Simulación con Studio5000 V32 y Studio5000 Logix Emulate V32

Cuando nos iniciamos en el mundo de la automatización, se acostumbra a practicar para ejercitar el cerebro y así desarrollar aplicaciones mas hábilmente. Rockwell Automation ofrece un software muy interesante para poder probar la lógica de nuestro proceso o practicas.El Studio5000 Emulate es un PLC Virtual que nos ofrece mutiples opciones para aprender a programar. El objetivo de esta publicacion es mostrarte como se enlaza el Studio5000 y el Studio 5000 Emulate. Para realizar este ejemplo se utilizara el Studio5000 Rev.32 y el Studio5000 Emulate Rev.32 aunque puedes utilizar cualquier revisión que tengas , el procedimiento es el mismo para todas .
Para comenzar necesitaremos abrir el Studio5000 Emulate para agregar una CPU. En la barra de menus selecciona Slot > Create Module. Se abrirá una pequeña ventana en donde se seleccionara el Emulate 5570 Controller.


Realizada este paso procederemos a seguir configurando el emulador, en las ventanas que se muestran abajo seleccionamos tal y como se muestran, si tienes una versión anterior a la 32 no debe de generar algún problema.


Ahora procederemos a configurar el RSLinx es el software que se encarga de realizar la comunicación entre el Studio Emulate y el Studio5000. En la primera pantalla que nos muestra, en la barra de menús seleccionamos Comunications > Configure Drivers.


En la siguiente ventana procederemos a agregar un nuevo Driver, seleccionamos Virtual Backplane (SoftLogix58xx,USB) y pulsamos en Add New... después solo cerramos esa ventana.
Si todo se realizo correctamente, en el RSLinx deberá aparecer el driver AB_VBP1,1789-A17/A Virtual Chassis y al expandirlo deberá aparecer el Emulador como se muestra en el la imagen.
Ahora es el momento de crear un proyecto en el Studio5000, seleccionamos el controlador Studio 5000 Logix Emulate Controller > Emulate 5570 Studio Logix Emulate Controller. Pulsamos Next , seleccionamos una Revisión, para este caso en particular sera la versión 32, dejamos los demás campos por defecto y seleccionamos Finish.

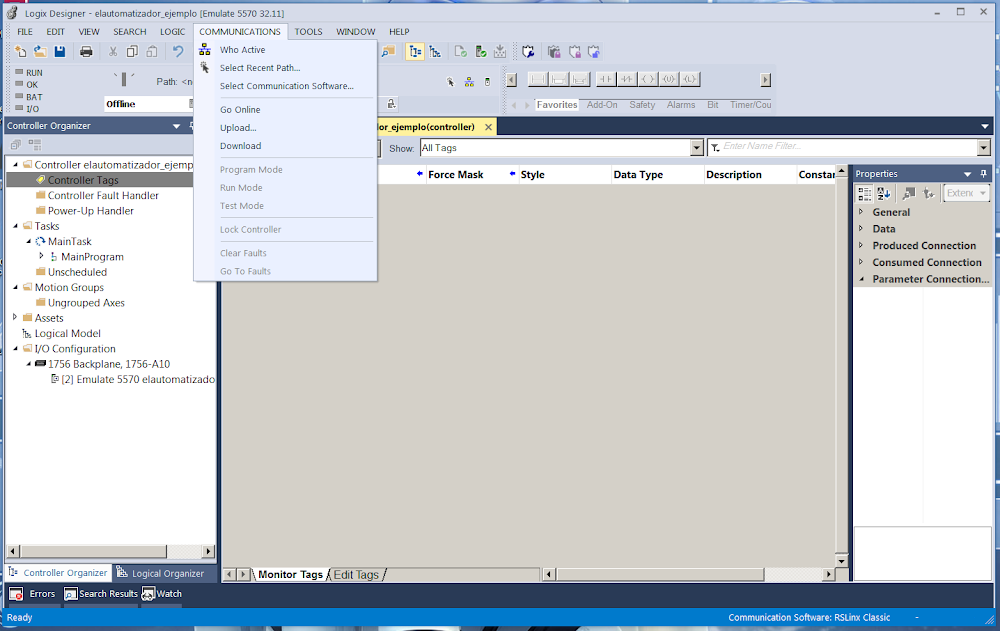

Creado el proyecto procederemos a enlazar el Studio5000, el RSLinx y el Studio5000 Emulate. En la barra de menús selecciona Communications > Who Active.

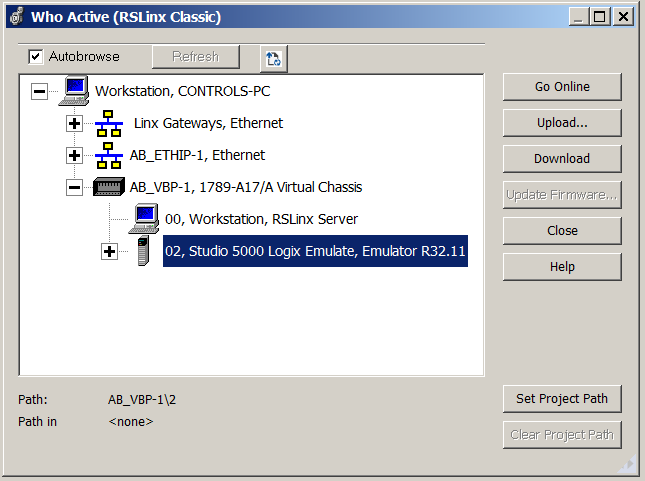

Dentro de la ventana Who Active se debe seleccionar el Emulador y pulsar el botón Set Project Path. Esto con el fin, de que el emulador quede como dispositivo por defecto para el proyecto y cuando sea requerido descargar la lógica , lo realice automáticamente al Emulador.

Bueno, con este pequeño tutorial te he mostrado la manera de enlazar el Studio5000 Emulate y el Studio5000, para poder probar tus programas, espero que sea de utilidad para ti. Saludos.
