Tutorial GT Designer 3 : Como crear un respaldo (backup) a una HMI MITSUBISHI GOT2000

Las interfaces hombre-máquina (HMI) juegan un papel fundamental en la operación y monitoreo de sistemas. Las HMI de Mitsubishi son reconocidas por su rendimiento y fiabilidad, pero, como cualquier equipo, pueden estar expuestas a fallos inesperados. Por ello, generar un respaldo de tu HMI no solo es una práctica recomendada, sino una necesidad para evitar pérdidas de configuración y datos críticos.

En este artículo, te explicaremos paso a paso cómo realizar un respaldo para las HMI GOT2000 utilizando el software GT Designer.

Conecta el HMI a la computadora a través de su puerto USB, utilizamos este método por ser el mas simple.

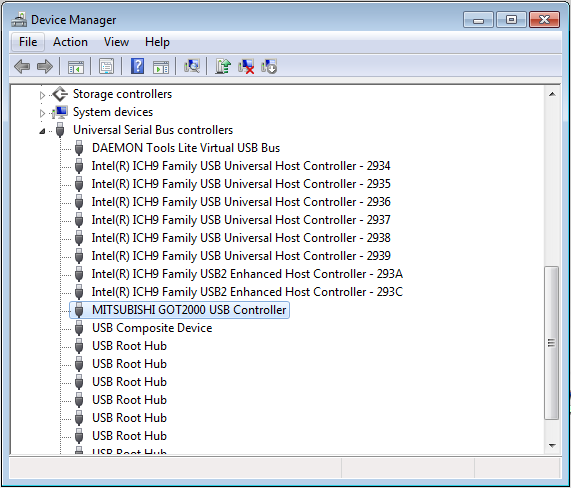

Para validar que la computadora a reconocido correctamente el dispositivo, desde la ventana de Device Manager ( Administrador de dispositivos) debe aparecer como lo muestra la figura 1.

Figura 1

Al abrir el software GT Designer aparecerá la siguiente ventana. Esta no nos servirá para este procedimiento porque lo que puedes cerrarla.

Figura 2

En la barra de menús selecciona la ruta como lo muestra la figura 3. Communication > Read from GOT... para proceder con el respaldo.

Figura 3

Selecciona el medio por el cual estamos conectados a la HMI, USB para este ejemplo, después selecciona el botón TEST para validar que el software detecto la HMI.

Figura 4

Si todo ha salido correctamente debe aparecer el siguiente mensaje.

Figura 5

En la siguiente ventana , selecciona la pestaña GOT Read selecciona en Read Data : Project Data y en source Drive : el medio de almacenamiento donde se encuentra el proyecto en el HMI que en este caso en la memoria flash del HMI.

Figura 6

En la siguiente ventana pulsa el botón Yes.

Figura 7

Esperamos que termine de realizar el backup.

Figura 8.

Una vez que regresemos a la pantalla principal del GOT Designer notaremos que ya tenemos el proyecto abierta , procedemos a guardarlo y listo con esto tenemos el respaldo de nuestra HMI . He de mencionar que en algunos casos el integrador puede incluir contraseña para proteger su ingeniería, para tal caso se necesita forzosamente contactarlo para que la proporcione.

Figura 9

Espero que este pequeño tutorial sea de utilidad para ti. Si tienes alguna duda puedes escribirlo en los comentarios o contactarme vía correo electrónico.
